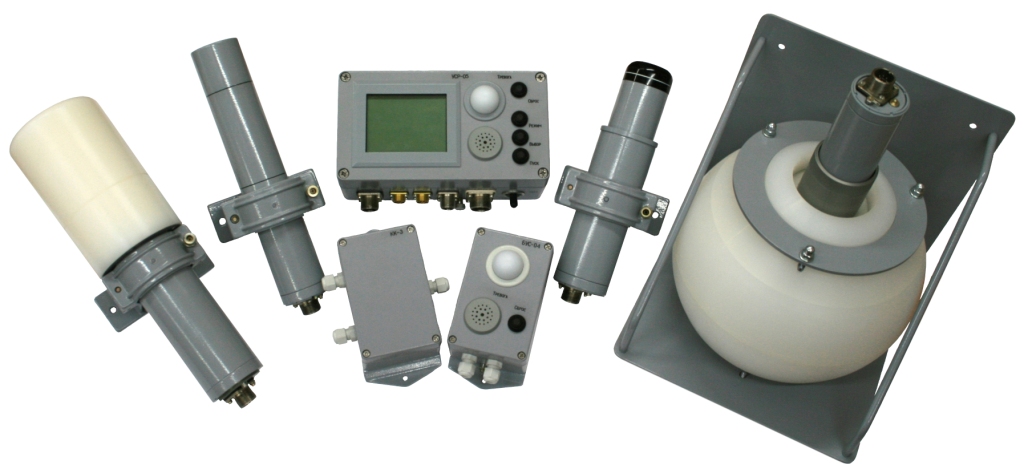

Дозиметр-радiометр МКС-2020


Призначення

Стацiонарний багатофункцiональний професiйний прилад, призначений для вимiрювання:

  • потужностi амбi╓нтного еквiвалента дози (ПАЕД) Ḣ*(10) гамма-випромiнювання;
  • потужност╕ амб╕╓нтного екв╕валента дози Ḣ*(10) нейтронного випром╕нювання;
  • щ╕льност╕ потоку (ЩП) теплових нейтрон╕в.

Дозиметр призначений для використання на атомних станц╕ях, установах атомно╖ промисловост╕, п╕дпри╓мствах ядерно-паливного циклу, а також на п╕дпри╓мствах, як╕ використовують джерела ╕он╕зуючого випром╕нювання, як самост╕йно, так ╕ у склад╕ автоматизованих систем рад╕ац╕йного контролю для оперативного ╕ пер╕одичного контролю рад╕ац╕йного стану.

Особливост╕

  • св╕тлова трибарвна (зелений, жовтий, червоний) ╕ звукова сигнал╕зац╕я про перевищення порогових уставок, яка сприйма╓ться з в╕дстан╕ до 20 м;
  • автоматичне визначення блока детектування, п╕дключеного до пульта;
  • можлив╕сть встановлення оператором в п╕дключених блоках детектування коеф╕ц╕╓нта чутливост╕ ╕ мертвого часу та порогових уставок (попереджувально╖ ╕ авар╕йно╖);
  • можлив╕сть ╕ндикац╕╖ пультом УСР-05 ╕ передач╕ на верхн╕й р╕вень по л╕н╕╖ зв'язку RS-485 ╕з застосуванням протокол╕в обм╕ну даними Modbus RTU або DiBUS (на виб╕р Замовника) наступно╖ ╕нформац╕╖: працездатн╕сть блок╕в детектування, результати вим╕рювання та випадки перевищення встановлених порогових р╕вн╕в;
  • можлив╕сть п╕дключення в╕д 1 до 8 моно або р╕знотипових блок╕в детектування ╕з складу дозиметра-рад╕ометра;
  • для забезпечення св╕тлозвуково╖ сигнал╕зац╕╖ в м╕сц╕ установки до складу блок╕в детектування входить блок БУС-04 (при наявност╕ в замовлен╕);
  • можливе п╕дключення до персональних комп'ютер╕в за допомогою програми «TETRA_Checker», «TETRA_Reporter», «Атлант-Мон╕тор»;
  • збереження в енергонезалежн╕й пам'ят╕ пульта до 10 000 результат╕в вим╕рювання з можлив╕стю передач╕ на персональний комп'ютер або системи верхнього р╕вня;
  • ступ╕нь захисту в╕д проникнення твердих предмет╕в ╕ води - IP67;
  • до складу дозиметр╕в входить один пульт вим╕рювальний УСР-05 ╕ блоки детектування в к╕лькост╕ не б╕льше 4 шт. Склад конкретного дозиметра визнача╓ться замовником при формуванн╕ замовлення. Блоки детектування ╕з складу МКС-2020 мають техн╕чну можлив╕сть самост╕йно функц╕онувати у склад╕ автоматизованих систем рад╕ац╕йного контролю без п╕дключення до пульта УСР-05.

Пульт УСР-05

БУС-04

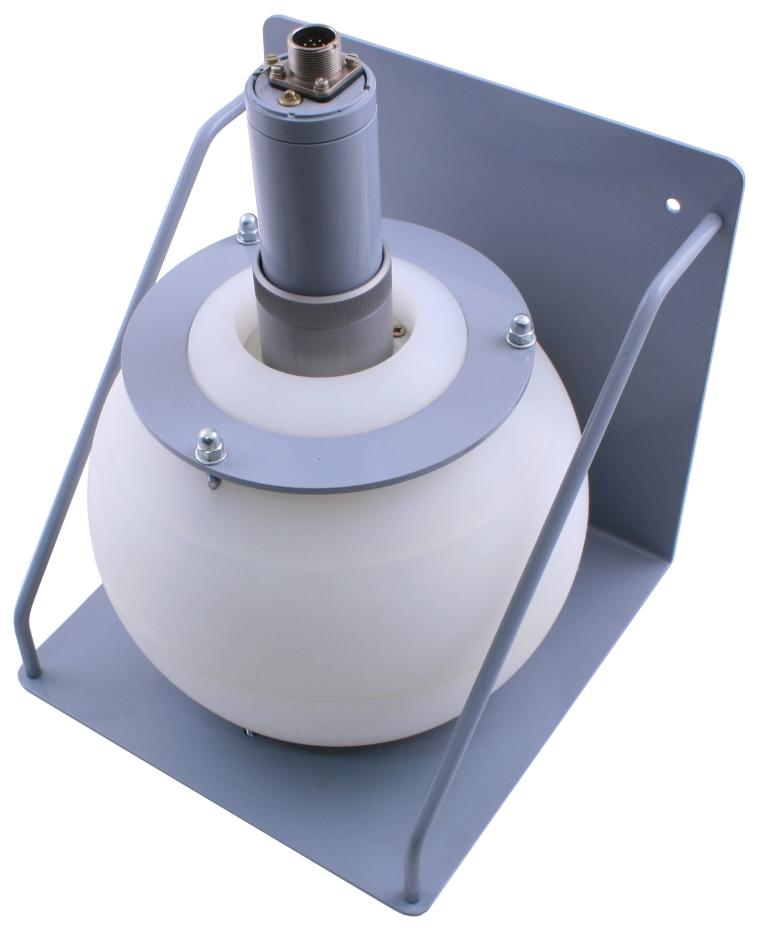

БДМН-310

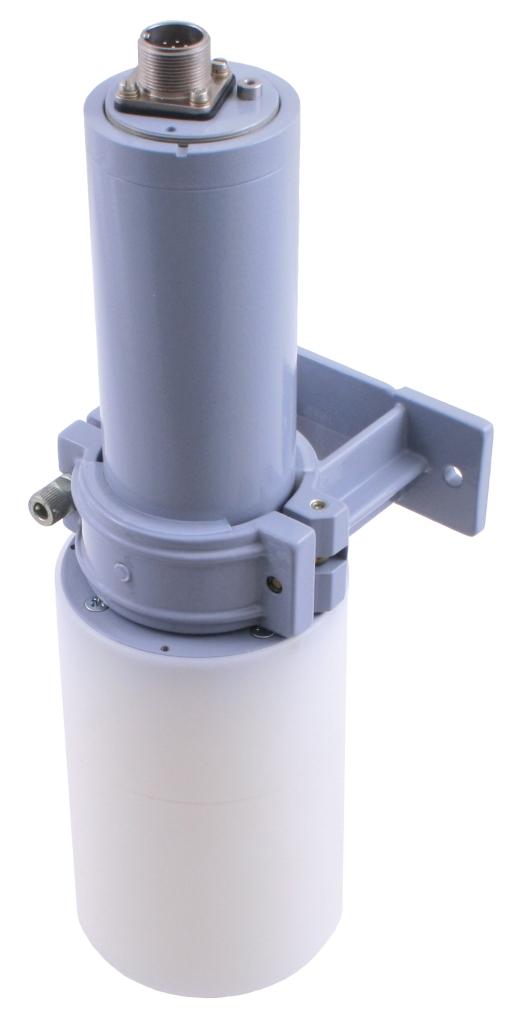

БДКН-310

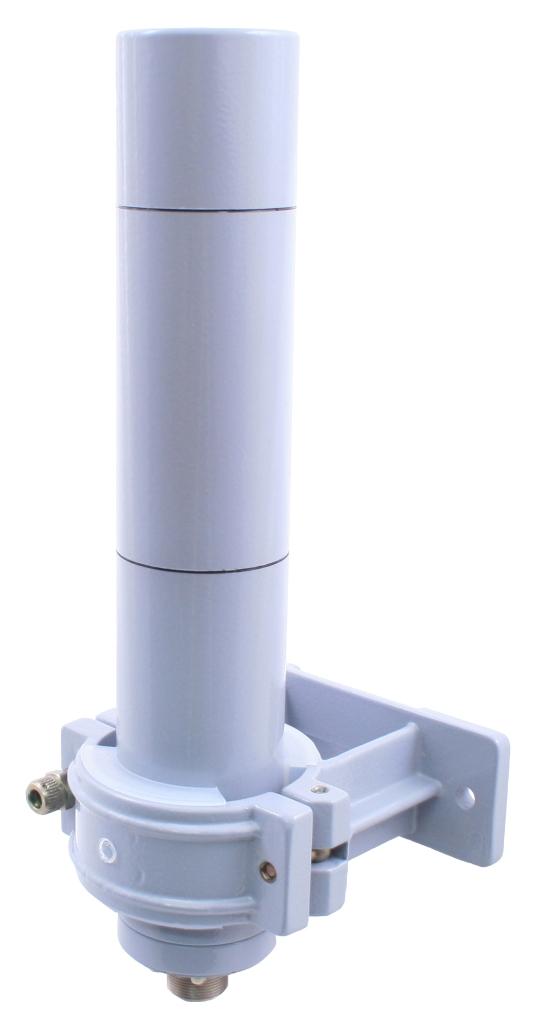

БДБГ-310

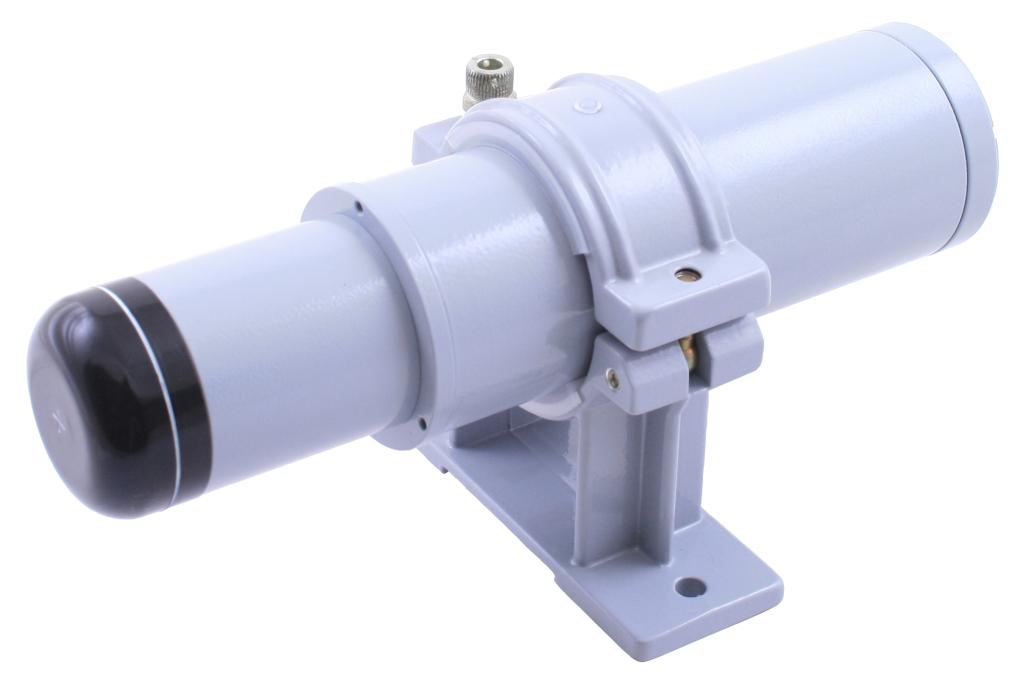

БДКС-310

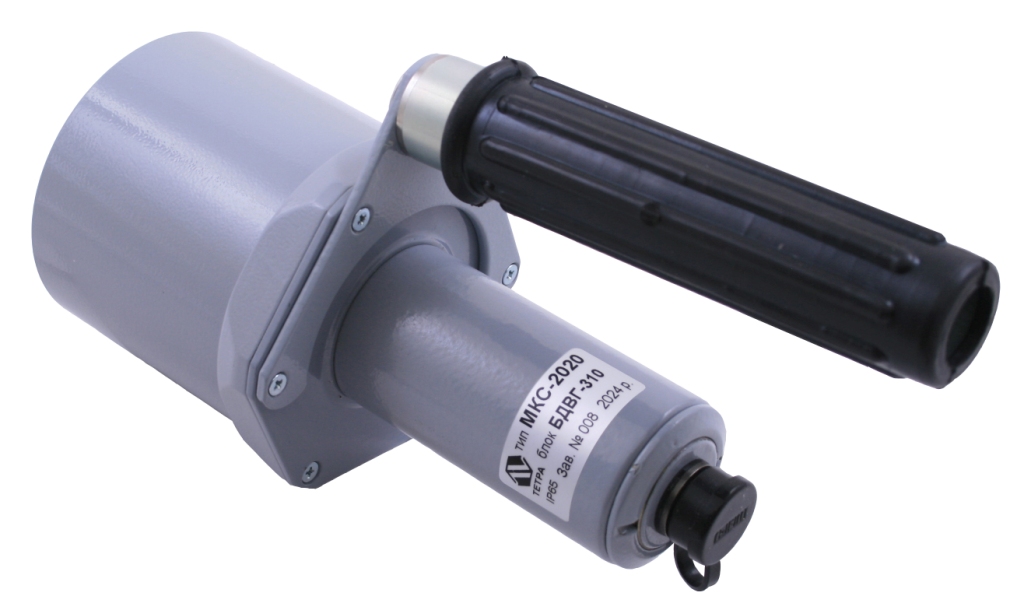

БДВГ-310

Завантажити документи

Багатоканальний дозиметр-радiометр МКС-2020 (1.91 Мб)

Основн╕ техн╕чн╕ характеристики

Параметри ╕ характеристики дозиметр╕в МКС-2020 визначаються в╕дпов╕дними параметрами ╕ характеристиками блок╕в детектування, як╕ входять до складу дозиметр╕в.

  • Д╕апазон вим╕рювання потужност╕ амб╕╓нтного екв╕валента дози гамма-випром╕нювання
    БДБГ-310 в╕д 0,04 мкЗв/год до 30,0 Зв/год
    БДКС-310 в╕д 0,01 мкЗв/год до 30,0 Зв/год
    БДВГ-310 в╕д 0,01 мкЗв/год до 100,0 мкЗв/год
  • Д╕апазон вим╕рювання потужност╕ амб╕╓нтного екв╕валента дози нейтронного випром╕нювання
    БДМН-310 в╕д 0,1 мкЗв/год до 0,1 Зв/год
    БДКН-310 в╕д 0,1 мкЗв/год до 0,1 Зв/год
  • Д╕апазон вим╕рювання щ╕льност╕ потоку нейтронного випром╕нювання
    БДМН-310 в╕д 0,1 до 1·105 с-1·см-2
    БДКН-310 в╕д 0,1 до 1·105 с-1·см-2
  • Д╕апазон енерг╕й
    БДБГ-310 в╕д 50 кеВ до 3 МеВ
    БДКС-310 в╕д 15 кеВ до 10 МеВ
    БДВГ-310 в╕д 50 кеВ до 3 МеВ
    *БДМН-310 в╕д 0,025 еВ до 14 МеВ
    *БДКН-310 в╕д 0,025 еВ до 14 МеВ
    *Блоки детектування БДМН-310БДКН-310 без пол╕етиленових спов╕льнювач╕в вим╕рюють щ╕льн╕сть потоку теплових нейтрон╕в в д╕апазон╕ енерг╕й в╕д 0,025 еВ
  • Меж╕ основно╖ в╕дносно╖ похибки, %
    БДБГ-310 ±(15 + 2/Ах)
    БДКС-310 ±(15 + 2/Ах)
    БДВГ-310 ±(15 + 2/Ах)
    БДМН-310 ±(20 + 5/Ах)
    БДКН-310 ±(20 + 5/Ах)
    Ах - значення вим╕рювано╖ величини в мкЗв/год (с-1·см-2)
  • Тип детектора
    БДБГ-310 л╕чильники Гейгера-Мюллера
    БДКС-310 тканеекв╕валентний сцинтиляц╕йний детектор (⌀30x15 мм)
    БДВГ-310 сцинтиляц╕йний детектор NaI(Tl) (⌀63x63 мм)
    БДМН-310 сцинтиляц╕йний детектор теплових нейтрон╕в (⌀30x5 мм)
    БДКН-310 л╕чильник нейтрон╕в
  • Чутлив╕сть, не менше
    БДБГ-310:
    чутливий п╕дд╕апазон
    грубий п╕дд╕апазон

    4,0 с-1·мкЗв-1·год
    4,0 с-1·мЗв-1·год
    БДКС-310:
    чутливий п╕дд╕апазон
    грубий п╕дд╕апазон

    4,0 с-1·мкЗв-1·год
    2,0 с-1·мЗв-1·год
    БДВГ-310:
    2500 с-1·мкЗв-1·год
    БДМН-310
    (в пол╕етиленовому спов╕льнювач╕,
    шар ⌀240 мм)

    0,4 с-1·мкЗв-1·год
    БДКН-310
    (в пол╕етиленовому спов╕льнювач╕,
    цил╕ндр ⌀100 мм)

    1,0 с-1·мкЗв-1·год
  • Енергетична залежн╕сть, %
    БДБГ-310
    БДКС-310
    ± 25 (градуювання по 137Cs)
    БДВГ-310 Не норму╓ться
    БДМН-310 ± 40 (градуювання по Pu-α-Be)
    при енерг╕╖ випром╕нювання 1 кеВ - 14 МеВ
    БДКН-310 Не норму╓ться
  • Ан╕зотроп╕я блок╕в детектування, не б╕льше ± 20 %

  • Час встановлення робочого режиму не перевищу╓ 10 хв

  • Час безперервно╖ роботи не менше 24 годин

  • ╤нтерфейс зв'язку RS-485

  • Потужн╕сть при ном╕нальн╕й напруз╕ живлення не перевищу╓:
    пульт УСР-05 15,0 ВА
    БДКС-310 0,75 ВА
    БДБГ-310
    БДВГ-310
    БДМН-310
    БДКН-310
    0,30 ВА
    БУС-04 в режим╕ сигнал╕зац╕╖ 0,60 ВА
  • В╕дносна волог╕сть (при 35°С) до 95 %

  • Атмосферний тиск в╕д 86 до 108 кПа

  • Ступ╕нь захисту оболонок, не г╕рше IP67

  • Д╕апазон робочих температур
    БДБГ-310
    БДМН-310
    БДКН-310
    в╕д м╕нус 40 до 60°С
    пульт УСР-05
    БДКС-310
    БДВГ-310
    в╕д м╕нус 20 до 40°С
    сигнализатор БУС-04 в╕д м╕нус 20 до 30°С
  • Габаритн╕ розм╕ри ╕ вага, не б╕льше
    УСР-05 225x140x115 мм 2,0 кг
    БДБГ-310 ⌀51x280 мм 0,35 кг
    БДКС-310 ⌀61х260 мм 0,85 кг
    БДВГ-310 ⌀88х315 мм 2,3 кг
    БДМН-310 260x260x380 мм 11,0 кг
    БДКН-310 ⌀101x360 мм 2,0 кг
    БУС-04 180x90x90 мм 0,8 кг

Комплект поставки:

Пульт вим╕рювальний УСР-05, блоки детектування (на виб╕р Замовника, не б╕льше 4 шт. будь якого типу зг╕дно договору на поставку), сигнал╕затор БУС-04*, коробка клемна КК-2*, кер╕вництво з експлуатац╕╖, формуляр.

Додатково:

Програмне забезпечення «TETRA_Checker», «Атлант-Мон╕тор»*.

* - при наявност╕ в замовленн╕.
